一、图纸幅面
b为幅面短边尺寸，l为幅面长边尺寸，c为图框线与幅面线间宽度，a为图框线与装订边间宽度。

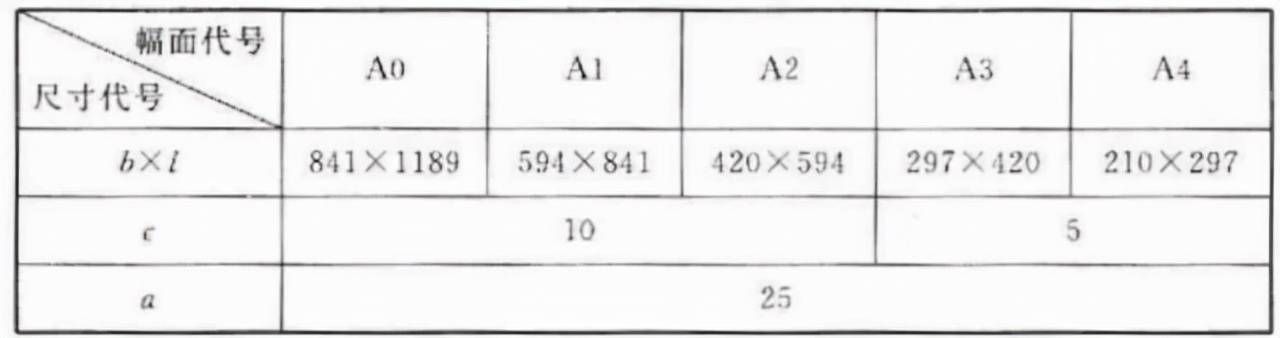

1 标准尺寸

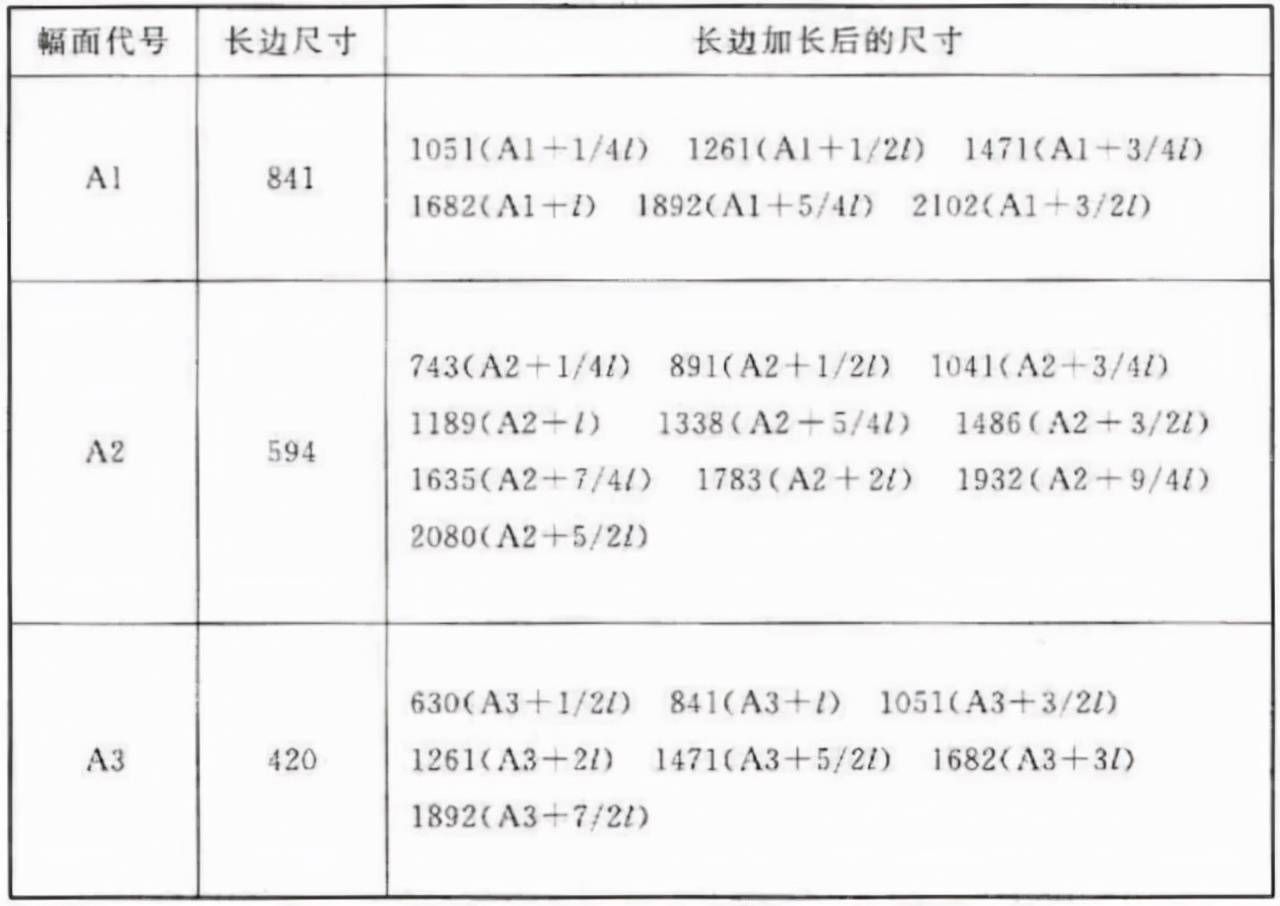

2 加长尺寸
注：1）对中标志：线宽0.35mm，出框外5mm，并伸入內框边。
2）A0~A3宜横式使用
3）同一工程每一专业，图纸幅面不宜多于两种
二、图线

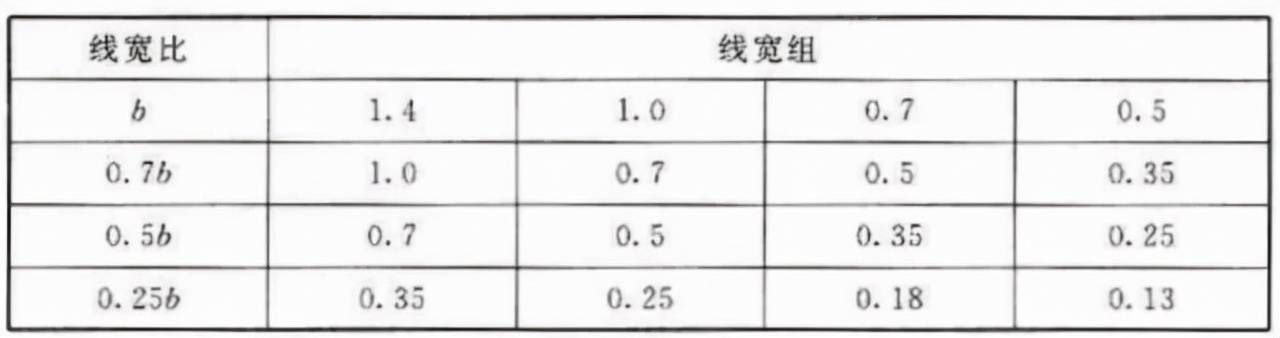

1 基本线宽及线宽组
注：1）图线宽度不应小于0.1mm
2）相同比例图样，选用相同线宽组
3）平行线间隙不宜小于0.2mm
三、字体
1 文字高度
注：英文及数字高点读不应小于2.5mm
（1）汉字宜长仿宋体或黑体，宽高比如下：
（2）标注字体设置
英文及数字：gbenor.shx（直体）gbeitc.shx（斜体）
中文：gbcbig.shx（长仿宋体）

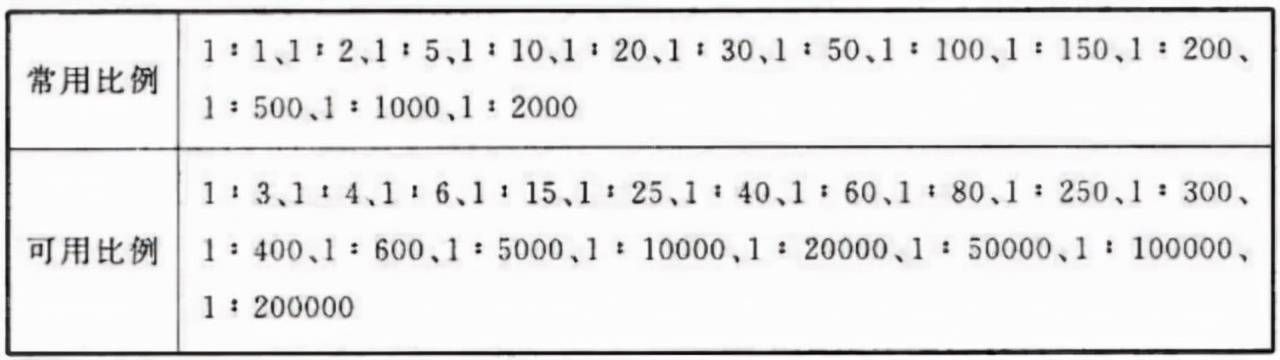

四、比例
写在图名右侧，基准线相平，字高小1号或2号。
五、符号
1 剖切符号
组成：剖切位置线（6~10mm） 剖视方向线（4~6mm） 编号（剖视方向线端部）
要求：粗实线
不与其他图线接触
标注在±0.000的平面图或首层平面图
局部剖面标注在最下一层平面图上
2 索引符号
组成；直径8~10mm圆 水平直径，细实线
要求：上标详图编号，下标图纸编号，同一图纸内下标水平细实线。
3 详图符号
组成：直径14mm的圆
4 引出线
细实线
斜线水平线夹角：宜30°、45°、60°、90°
