位于一次侧旁边的独立PCB是PFC控制器，被绝缘胶纸包裹观察不到具体型号，据称是CM6502UHHPQd拜客生活常识网

PQd拜客生活常识网

主开关管有2个，但由于处于遮挡状态因此观测不到具体型号，据了解是与PFC开关管同款的OSG55R140FFPQd拜客生活常识网

PQd拜客生活常识网

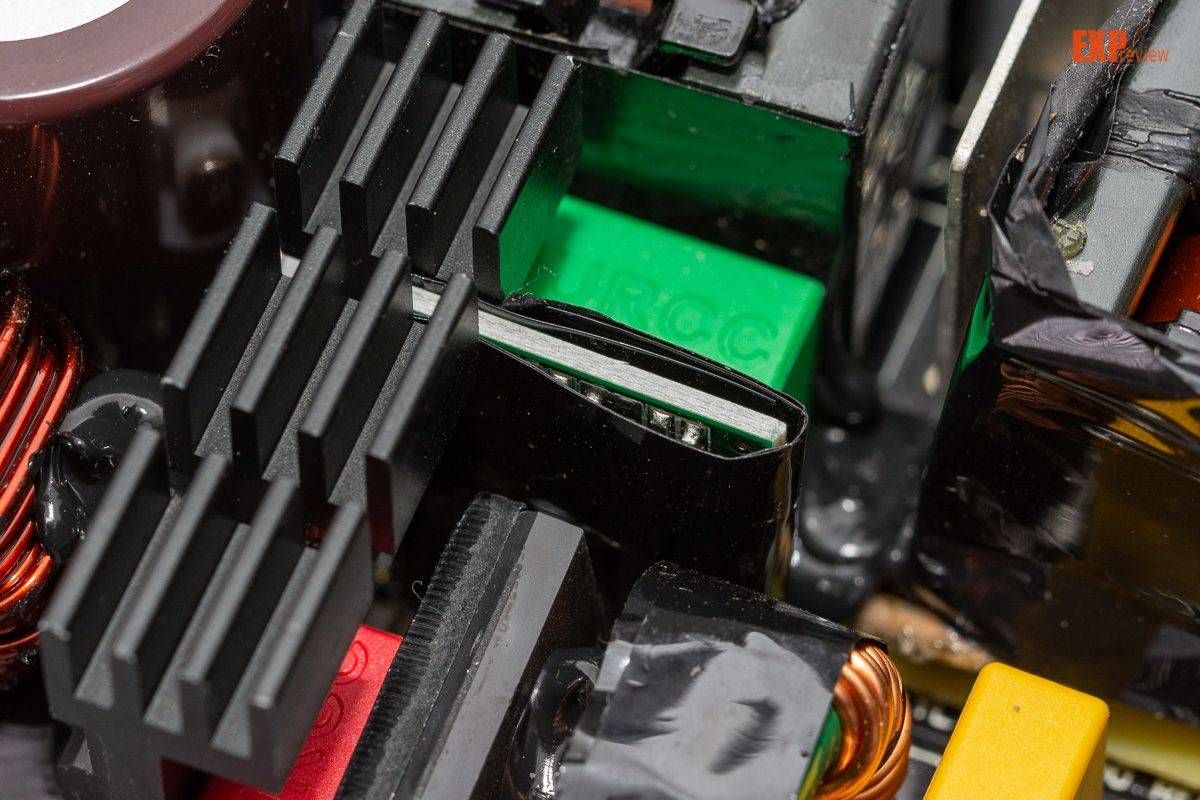

对电源主变压器呈半包围状态的金属框实际上是 12V同步整流电流的散热片PQd拜客生活常识网

PQd拜客生活常识网

5V待机输出使用的控制芯片是EM8564APQd拜客生活常识网

PQd拜客生活常识网

LLC谐振使用的是CM6901X控制器PQd拜客生活常识网

PQd拜客生活常识网

首席玩家六边形战士750W电源的 12V输出采用同步整流设计，电路布置在主PCB的背面，具备6个MosFET，整流管和续流管各3个，型号均NCEP40T13GU，规格 为40V/100A@100℃/2.3mΩ，输出滤波电容则布置在主PCB正面，采用的是BERYL绿宝石固态电容。PQd拜客生活常识网

PQd拜客生活常识网

电源 5V与 3.3V采用的是DC-DC设计，电路布置在独立的子PCB上，采用APW7159C控制芯片，每路配置有2个MosFET， 分别是2个AON6786和2个EMB06N03HR，规格为30V/66A@100℃/3.6mΩ和20V/45A@100℃/6mΩ，采用固态电容进行输出滤波。PQd拜客生活常识网

PQd拜客生活常识网

电源的模组接口采用直插式PCB设计，配置有大量的BERYL绿宝石固态电容进行输出滤波PQd拜客生活常识网

首席玩家六边形战士750W电源性能测试

均衡负载

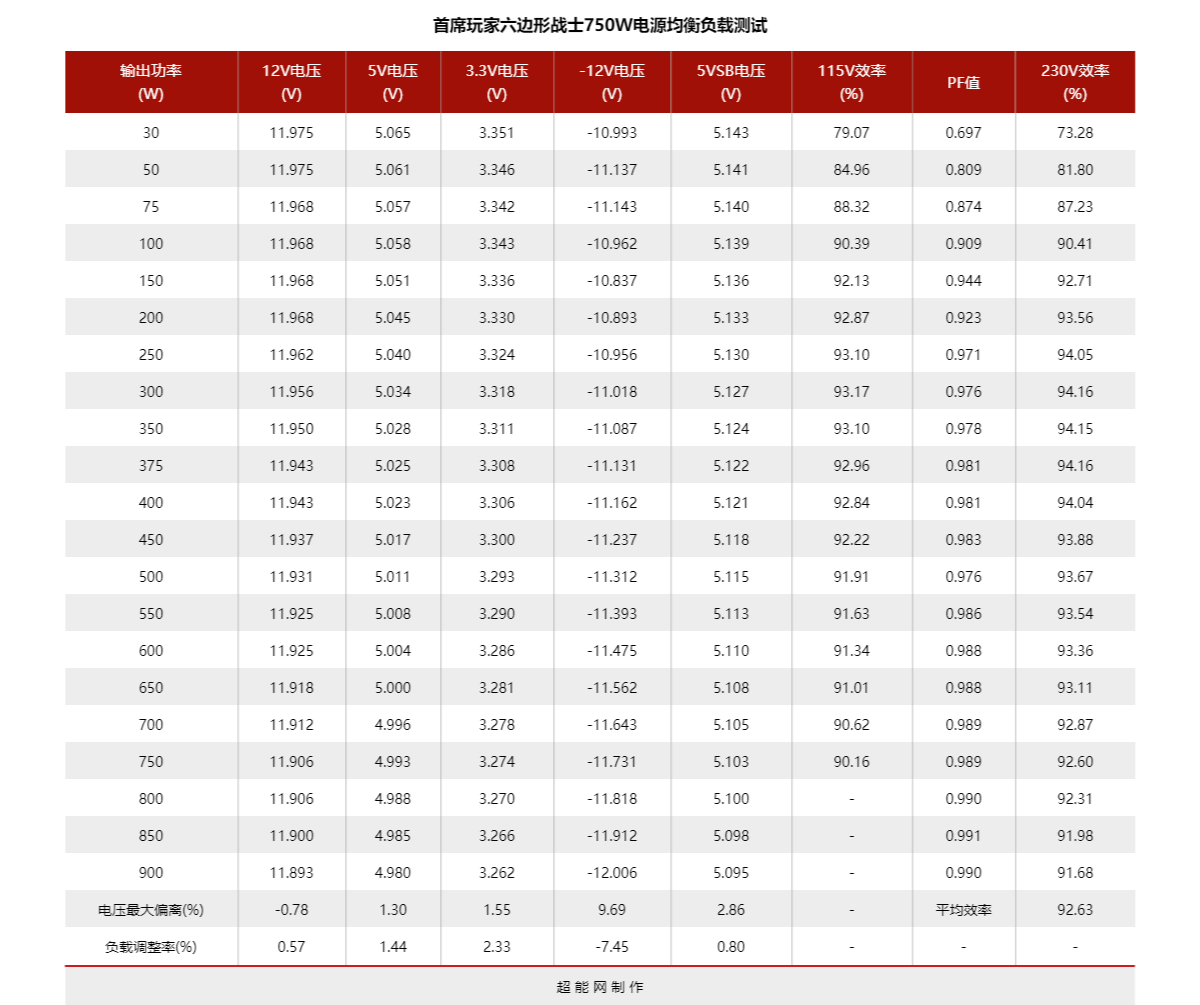

我们会评测中对额定功率不超过1000W的电源进行120%额定功率下的230V输入均衡负载测试以及纹波测试，该项测试的成绩不纳入超能指数的计算中，单纯是用来观察电源的功率余量。PQd拜客生活常识网

PQd拜客生活常识网

虽然是SFX电源，但首席玩家六边形战士750W电源在超载至120%功率后，各路输出的电压仍然维持在正常水平，转换效率的变化也属于正常范围内，可以看出其仍然有预留比较充足的功率余量。PQd拜客生活常识网

PS：超载至120%功率是评测需要，我们并不建议玩家超载电源，如果确实需要更高的输出功率，请使用额定功率更高的产品。PQd拜客生活常识网

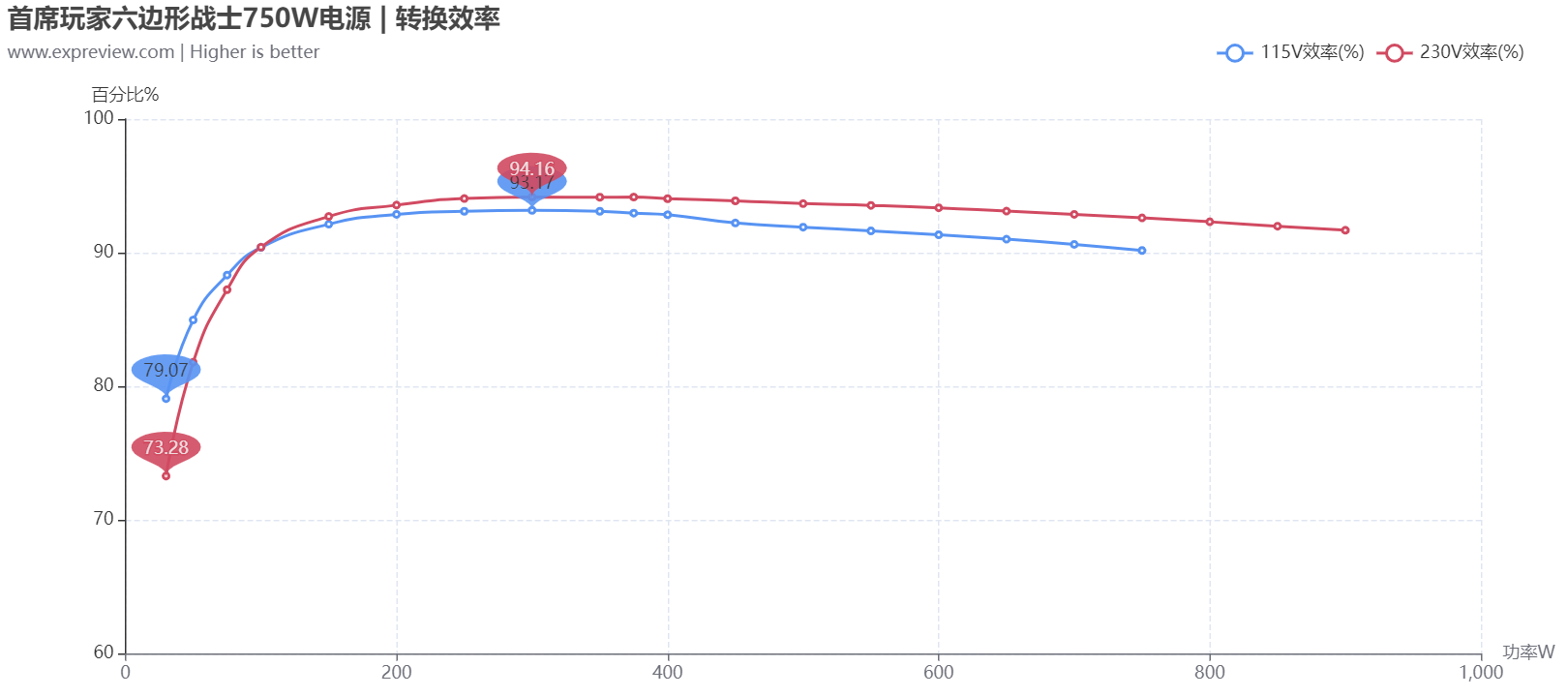

转换效率
